Stavebná nadstavba ST - BEZPLATNE

ST - Univerzálna bezplatná LISP 2D stavebná nadstavba.
Objednajte si bezplatne inštalačný súbor určený pre aktuálnu verziu ZWCADu

ST je bezplatná 2D stavebná nadstavba napísaná v LISPe. Celý program je napísaný tak, aby slúžil len ako pomocný nástroj, tj. aby príliš nediktoval štýl práce a neobmedzoval svojimi nedostatkami ďalšiu prácu.

O nadstavbe ST:

Popis funkcií

• Steny: Steny sú z čiar a sami sa do seba napájajú. Vykonáva sa to na základe geometrických vzťahov a príslušnosti k hladinám stien. Zadávať možno osou alebo stranou.
• Otvory sa vyrezávajú do stien na základe určenia polohy strany alebo osy. Na výber sú otvory s rovným, jedenkrát zalomeným a dvakrát zalomeným ostením.
• Okná: Okná sa vytvárajú rovnako ako otvory. Voliť môžete z niekoľkých variánt okien. Niektoré typy okien možno vložiť do už hotového otvoru.
• Dvere: Dvere se tvoria opäť rovnako ako otvory. K dispozícii sú 3 typy dverí a ich rôzne varianty. S dverami môžete generovať os aj popis šírky a výšky.
• Stĺpy: Jednoduchá funkcia na kreslenie štvorcového, kruhového a obdňlžnikového stĺpu vrátane osí.
• Schodisko: Môžete voliť medzi priamym jednoramenným a dvojramenným. Schodisko je z velkej časti parametrizované, takže si ho možno maximálne prispôsobiť. Pretože to ale nikdy nemôže byť dokonalé, je zložené z čiar, teda nie je to blok.
• Dĺžkové kóty: Kótovanie je urobené tak, aby čo najviac vyhovovalo požadavkom na ľahké kótovanie stavebných výkresov. Kótované objekty môžete vyberať bodmi alebo celé čiary kolmé ku kótovacej čiare.
• Výškové kóty: Sú tu výškové kóty ako do pôdorysu, tak aj do rezu. Do rezu sú v 4 variantách, takže si každý vyberie tú svoju obľúbenú. Kóty sa môžu vkladať aj ako bloky. Výhodou je potom ich jednoduchá manipulovatelnosť a vďaka funkcie na editáciu kót sa nestratí ani jednoduchá zmena hodnoty.
• Kóta otvoru: Jednoduchá funkcia, ktorá ušetíí množstvo času. Po zadaní výšky otvoru alebo okna, stačí kliknúť na príslušnú kótu a pod ňou sa pridá text s výškou. Kóty pre jednu hodnotu môžete vyberať do nekonečna.
• Úprava textu kót: Univerzálna funkcia na úpravu textu dĺžkových kót, výškových kót v bloku a obyčajných textov.
• Popis: Ďalšia univerzálnejšia funkcia. Vytvoríte si text (popis niečoho vo výkrese) a potom môžete generovať tabuľku, kde sa spočíta koľkokrát tam je text vložený.
• Bubliny: Môžete vytvárať bubliny plné alebo polené. Vkladať ich len tak, s odkazom, s leadrom, s osou dverí, na osu dverí alebo len ako text. Položka obsahuje číslo (označní), ktoré je v bubline a popis. Súčasťou funkcie je aj možnosť generovať tabuľku s výpisom vybraných prvkov a s ich počtom vo výkrese.

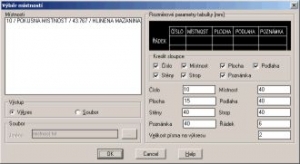

• Čísla miestností: Vkladá do výkresu číslo miestnosti. Ku každému číslu je priradený názov miestnosti, plocha, podlaha a poznámka. Možno potom generovať tabuľku miestností.
• Symboly: Program umožňuje jednoduchú správu knižníc symbolov. Ľahko sa vkladajú a súčasťou definície symbolu je aj jeho náhľad, takže sa dá medzi nimi ľahko orientovať.
• Profily: Funkcia na vkladanie rôznych oceľových profilov.
• Výstuž: Vkladanie popisu prútov a generovanie výpisu výztuže. Nie je dokonalé, ale môže dobre poslúžiť.
• Šrafovacie vzory: Len niekoľko základných šrafovacích vzorov (betón, žb, murivo, ľahký betón, ....).
• Typy čiar: Množstvo rôznych typov, od izolácií cez elektro po kanalizáciu...

Niekoľko obslužných funkcií a nástrojov.....

• Mazánie otvorov: Táto funkcia vymaže otvor a všetko vnútri oblasi vybranej oknom. Stena, v ktorej bol otvor sa samozrejme zacelí.
• Spojiť čiary: Tato funkce spojí 2 čiary do jednej. Nezáleží na polohe, ale zmysel to má len v prípade, ak leží na jednej priamke.
• Otočit čiaru: Otočenie čiary je potrebné u zložitých typov čiar, napr.pri izolácii definovanej stranou sa tak prevráti na druhú stranu. Alebo pri kanalizácii sa otočí smer hrdiel, ap.
• Hrúbka izolácie: Takto možno presne nastaviť hrúbku izolácie definovanej ako typ čiary v závislosti na merítku čiary. Dá sa to len pri tu definovaných typov čiar.
• Správa hladín: ST používa peo objekty, ako sú steny, okná, schody,... , označené hladiny. Preto, aby ste ich mohli meniť alebo vyberať iné, je tu táto funkcia.
• Výber hladín pre steny: Funkcia, na kreslenie steny, umožňuje používať viac hladín. Dôvod je taký, že napríklad chcete mať priečky v inej hladine, ale chcete, aby sa na steny napájali. Hladiny môžete vyberať len z tých, ktoré ST nepoužíva.
• Správa knižníc symbolov: Funkcia na vytváranie a úpravu knižníc symbolov a na definovanie jednotlivých symbolov.
• Tvorba náhľadu: Táto funkcia maximálne zjednodušuje tvorbu náhľadu symbolu.
• Nastavenie: Tu sa dolaďuje nastavenie, ktoré sa buď nevošlo inde alebo nie je tak často používané.

...Ako tieto funkcie používať – je popísané v nápovede.
