ZWCAD MFG (Mechanical)

ZWCAD MFG (mechanical) disponuje všetkými vlastnosťami ZWCAD Professional a navyše poskytuje užívateľom inteligentné modelovanie strojárskych dielov. S komplexnými knižnicami štandardných dielov a strojárskych nástrojov pre navrhovanie a kreslenie umožňuje ZWCAD MFG urýchliť proces strojárskehonávrhu a pomáhakonštruktérom ušetriť hodiny času pri navrhovaní a prerábaní. ZWCAD MFG obsahuje databázy normalizovaných dielov, umožňuje vytváranie rezov a detailov, generovanie hriadeľov a ozubených kolies a disponuje kompletnou podporou strojárskeho značenia a popisovania (drsnosti, tolerancie, tabuľka dier a generovanie kusovníkov). Ak ste strojár - vďaka tejto aplikácii sa v porovnaní s čistým ZWCADom podstatne zvýši Vaša produktivita.

Základný popis

DWG kompatibilný 2D/3D CAD systém špecializovaný pre oblasť strojárstva

Popis a rozhranie

ZWCAD MFG je aplikácia postavená na základe ZWCAD Professional, ktorá je špecializovaná pre oblasť strojárstva. Oproti verzii Professional obsahuje množstvo funkcií zameraných na efektívne strojárske navrhovanie. ZWCAD MFG je navyše úplne kompatibilný s AutoCAD® Mechanical. Vďaka kompatibilite formátov môžete teda voľne editovať entity vytvorené v uvedenom programe. To Vám umožní hladký prechod na ZWCAD MFG.

Naše doporučenie

Keďže okrem zamerania na strojárstvo je ZWCAD MFG prakticky univerzálna a spoľahlivá DWG 2D a 3D CAD aplikácia pre všetky oblasti technického 2D a 3D navrhovania, ktorá je kompatibilná a do veľkej miery podobná AutoCAD®u aj AutoCAD® Mechanicalu a disponuje kompletnými možnosťami prispôsobovania a dopĺňania CUI o rôzne nové funkcie - ZWCAD MFG doporučujeme nielen strojárom, ale aj užívateľom ktorí strojárske navrhovanie majú len ako okrajovú činnosť.

Varianty licencií

K dispozícii sú samostatné aj sieťové (plávajúce) ZWCAD licencie (trvalé alebo dočasné) chránené SW kódom (aktivácia cez internet).

Samostatné licencie ZWCADu ktoré sú chránené SW kódom sú viazané na konkrétny počítač a je možné ich prenášať na iný (napr. na domáci) počítač.

DWG technológia

Technológia DWGdirect zaisťuje maximálnu kompatibilitu všetkých DWG objektov s TrustedDWG^TM výkresmi

Podporované bežné formáty súborov

DWG, DXF, DGN, DWF, PDF, JPEG, PNG, TIF

PDF súbory

Podloženie aj import PDF súborov a konverzia na vektory

3D Importy a exporty

Import STEP formátova Import aj export ACIS (SAT' formátov

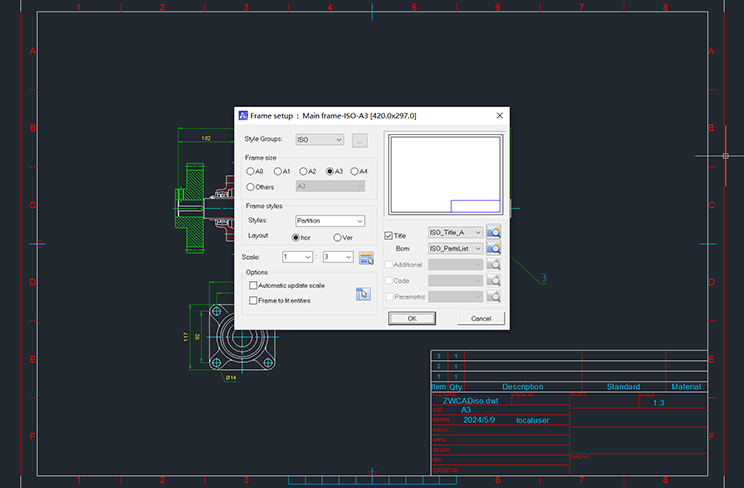

Rámčeky a razítka

Podpora rôznych noriem a prispôsobovanie mierok pri výmene rámčekov

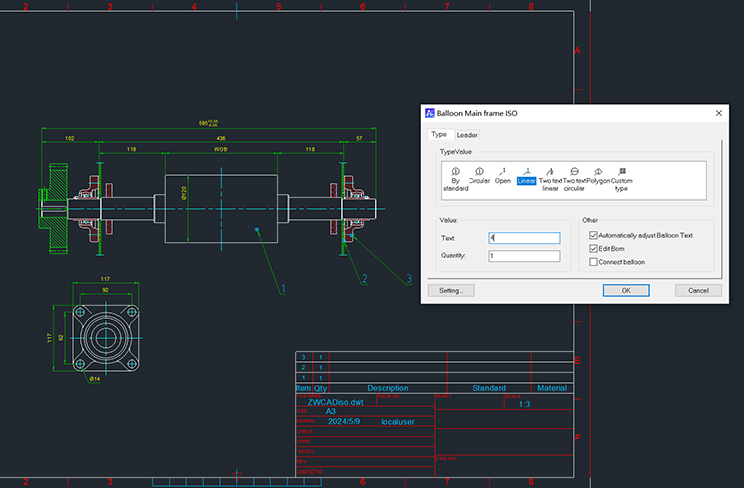

Kusovníky a pozície

Vytvárajte pozície jediným kliknutím a následne automaticky generujte kusovníky

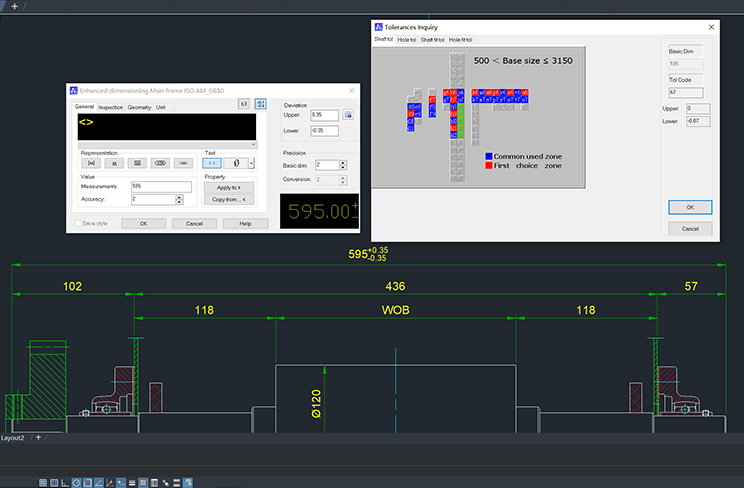

Výkonné kótovanie

Inteligentne identifikujte objekty a generujte príslušné kótybez častého prepínania príkazov

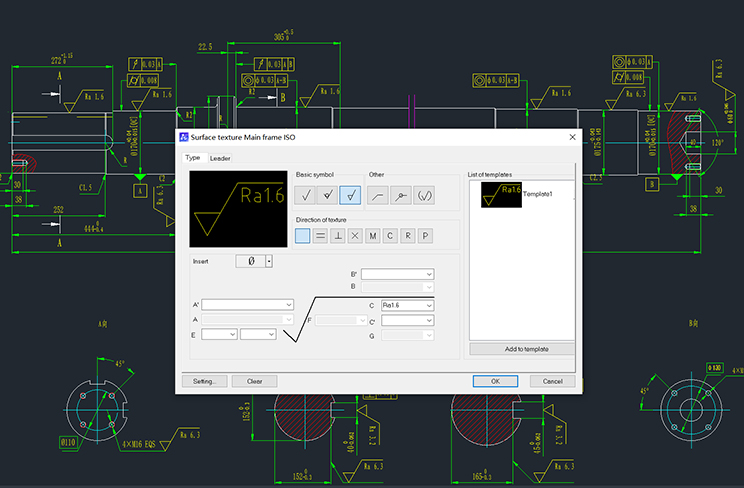

Symboly popisu

Okamžite aplikujte symboly drsnosti povrchu, opracovania, či geometrických tolerancií alebo značiek zvarov.

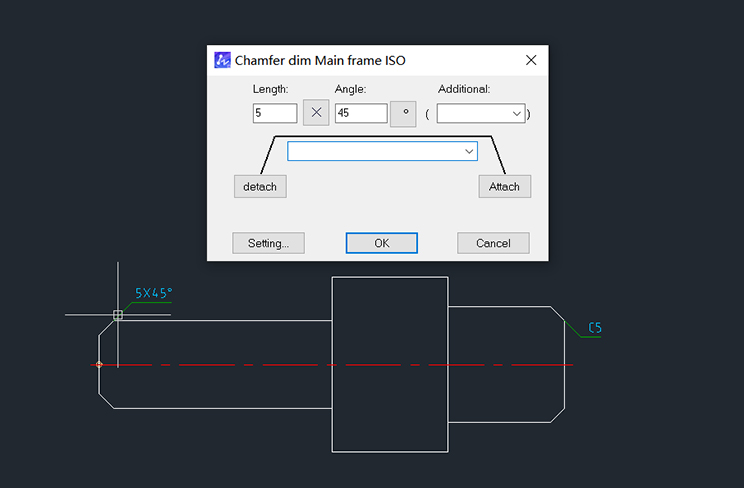

Kótovanie skosenia

Vyberte si z rôznych štýlov kótovania a kótu skosenia vygenerujete rýchlo výáberom úkosu.

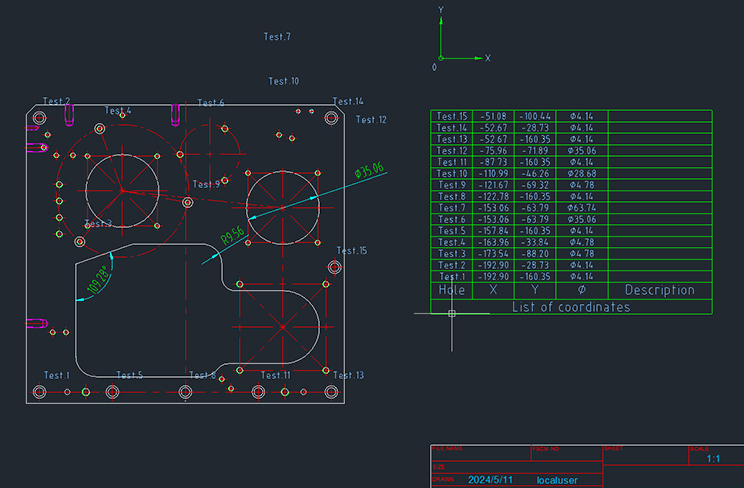

Tabuľka dier

Rýchlo identifikujte súradnice a rozmery vybraných otvorov a vygenerujte tabuľky otvorov prispôsobené vašim potrebám.

Kresliace nástroje

Viac ako 40 nástrojov na kreslenie vrátane inteligentnej čiary, stredovej čiary, čiary zrkadlenia, šrafovania a ďalších.

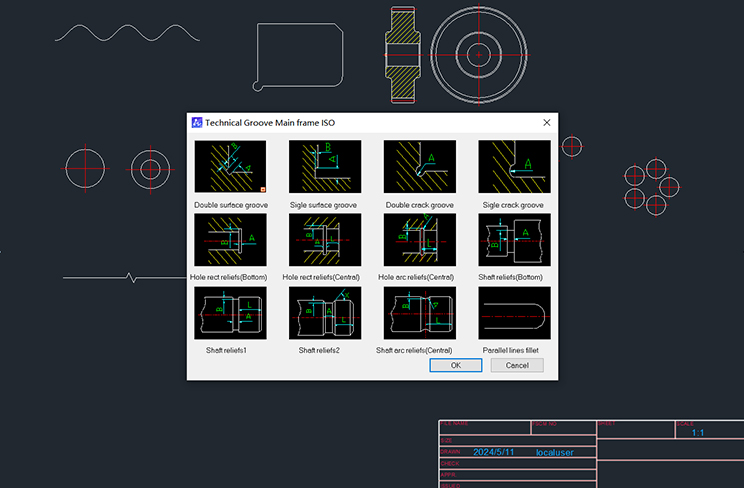

Konštrukčné nástroje

Viac ako 20 konštrukčných nástrojov vrátane krivky pomocou vzorca, zaoblení, zrazení, zápychov, poľa dier a ďalších.

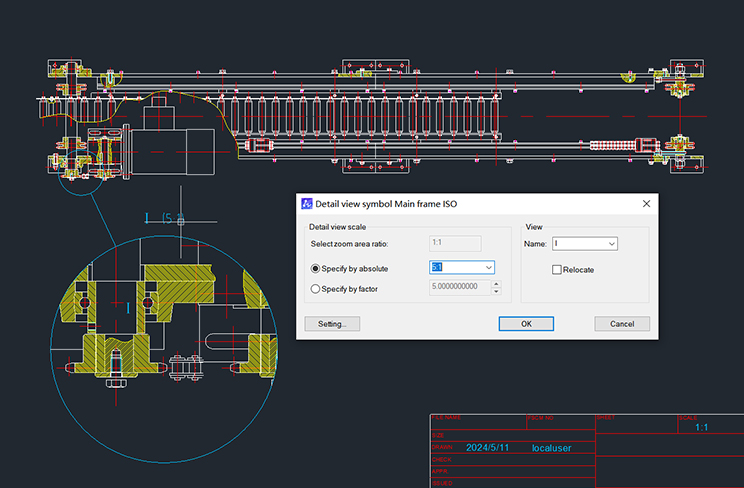

Detaily

Vytvorte detaily určitých častí dielov či zostáv jedným kliknutím. Po úprave dielov sa detaily automaticky aktualizujú.

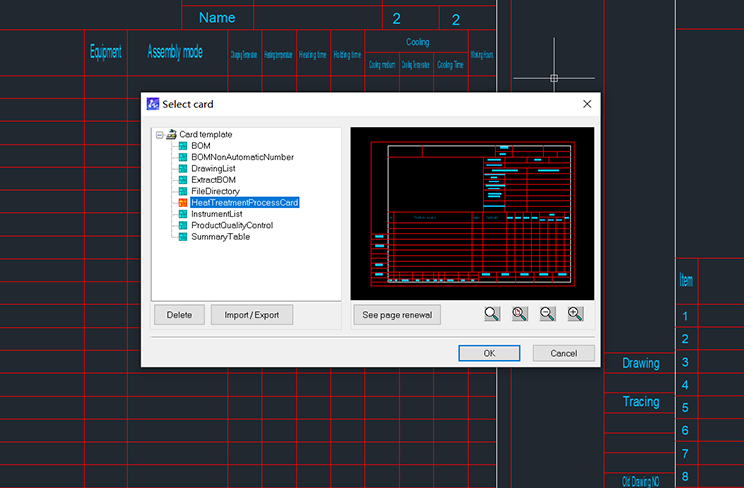

Super výpisy

Jednoduché vytváranie tabuliek a generovanie požadovaných súhrnov.

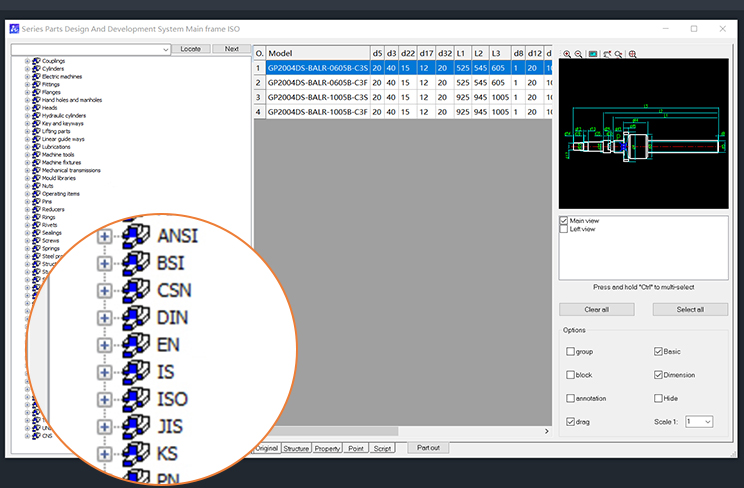

Knižnica normalizovaných dielov

Ponúka viac ako 10 národných a medzinárodných noriem s viac ako 400 000 normalizovanými dielmi. Výberom parametrov môžete jednoducho generovať rôzne pohľady.

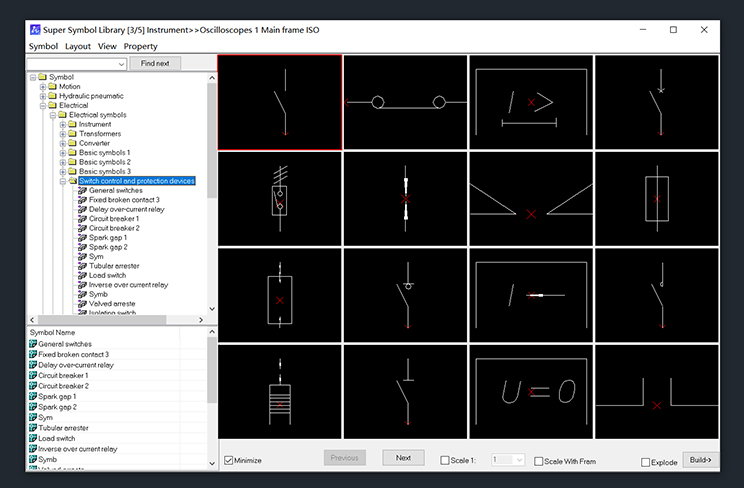

Knižnica Super Symbolov

Ponúka mnoho bežných symbolov mechanizmov vrátane symbolov mechanizmov, hydraulických pneumatických symbolov, elektrických symbolov a symbolov kovových konštrukčných častí.

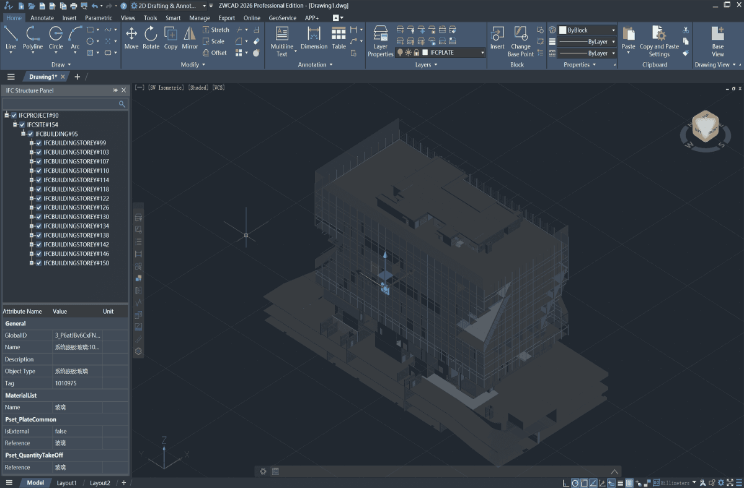

IFC Import aj export

Rozšírené možnosti IFC importu umožňujú filtrovania komponentov a export užívateľských atribútov kombinovaný so stromovou štruktúrou

Mračno bodov

Můžete spracovávať mračna bodov, pripojiť, spravovať aj upravovať.

Podpora CTB a STB štýlov vykresľovania

Podporuje CTB aj STB štýly vykresľovania, neumožňuje však ich konverziu

Dávková tlač

PDF tlačiareň

Tlač do malých PDF súborov

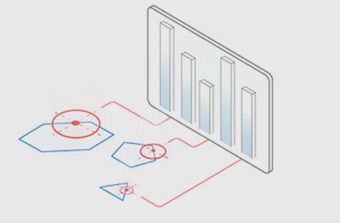

Extrakcia údajov do tabuliek

Extrakcia informácií objektov, blokov a atribútov do tabuliek

Zdroje dát pre tabuľky

MS Excel, MS-SQL, MS Access

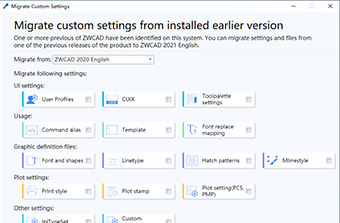

Migrácia nastavení

Ľahko premigrujte vlastné nastavenia zo starších verzií ZWCADu

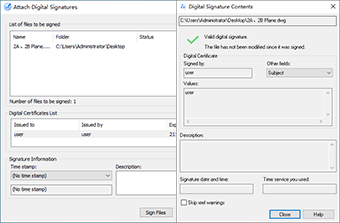

Digitálny podpis

Zaistí originalitu a spoľahlivosť údajov vo výkrese

Dynamické zadávanie súradníc

Vedľa kurzora zobrazuje hodnoty súradníc ako tzv. Tooltip - ktoré možno okamžite zadať.

Mutifunkčné uzlové body

Podpora manipulácie s geometriou a podpora multi funkcií (Protáhnout, Posun, Rotace, Měřítko, Zrcadli)

Záložky súborov

Záložky pre prepínanie sa medzi súbormi.

Príkazový riadok

Zobrazovanie výziev ktoré Vás prevedú celým príkazom

Správa obsahu výkresu

File Explorer - organizuje prístup k výkresom, blokom, hladinám, kótovacím štýlom, textovým štýlom, rozvržením výkr.priestoru, typom čiar a k externým referenciám z otvorených alebo z iných výkresov na disku

Palety nástrojov

Používanie preddefinovaných paliet nástrojov (s podporou nastavenia vlastností)

Vstavaná kalkulačka

Kalkulačka je k dispozícii pri kótach, tabuľkách a pri meraní hodnôt

Priehľadnosť hladín a objektov

Riadenie priehľadnosi vybraných objektov

Vlastnosti hladín výkresového priestoru

Pre každý výrez výkresového priestoru môžete samostatne riadiť nasledujúce vlastnosti hladiny: Zmraz/Rozmraz, Farba, Typ čiary, Hrúbka čiary

Tabuľky

Nástroj pre tvorbu tabuliek

Textové políčka

Inteligentný text, zobrazujúci informácie objektu, premennej či hodnoty výkresu.

Rozšírené vlastnosti šrafu

Šrafovanie gradientom

Asociatívne kótovanie

Medzi objektami a kótami vzniká pevná väzba. Ak sa zmení kótovaný objekt, kóta sa sama automaticky zmení.

Dynamické bloky (Flexibloky)

Používanie existujúcich dynamických blokov alebo vytváranie vlastných

Inteligentné kótovanie

Vytváranie vhodných kót podľa typu objektov vo výkrese

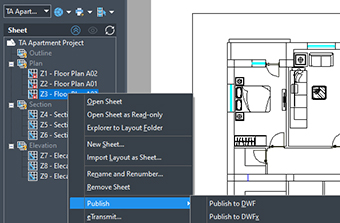

Správca sady listov / Správca projektu

Vytváranie a správa listov pre ľahší prístup a tlač

Spustenie podvoľby príkazového riadku kliknutím myši

Vylepšenia prehľadnosti výkresu

Prehľadnejšie zobrazenie dôležitých častí výkresu pomocou vizuálnych vylepšení jako napríklad vyblednutie určitých typov objektov

Asociatívne pole

Revízny obláčik

Vytváranie a úprava revíznych obláčikov okolo vykonaných zmien vo výkrese pre rýchlu identifikáciu úprav

Úchop na stred objektu

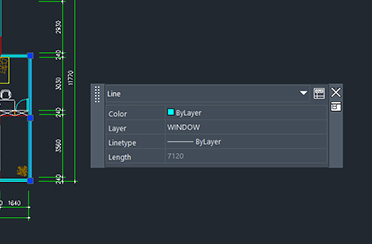

Rýchly panel vlastností

Hlavné vlastnosti vybraného objektu sú okamžite k dispozícii

Porovnanie súborov

Okamžite zistíte rozdiely medzi výkresmi

Vizuálne štýly

Riadenie zobrazovania hrán geometrie a tieňovania

Prispôsobovanie rozhrania

Prispôsobovanie nástrojových panelov a Roletového menu pomocou panelu Přizpůsobit

API rozhranie

LISP, Object ZRX (ekvivalent ARX), VB Script, .NET
